Efektywność energetyczna

Analizator PQ

Dzięki zastosowaniu profesjonalnych urządzeń pomiarowych wykonujemy pomiary na sieciach elektroenergetycznych nN, SN i WN. Udostępniamy raporty, ekspertyzy i wskazujemy możliwe oszczędności - wszystko zgodnie z wymaganiami normy PN-EN 61000-4-30. Rejestrujemy ponad 1600 różnych parametrów: napięcia, prądy, częstotliwości, moce, energię, asymetrię, flickery, harmoniczne i interharmoniczne. Czas uśredniania może być ustawiony od jednej sekundy, a ilość rejestrowanych parametrów nie jest ograniczana.

Pomiar

Mierzone przez nas wielkości obejmują poniższe parametry:

Mierzone wielkości/Funkcje
Statystyki standardowe EN50160 / IEC61000-2-2; -2-4 TAK
PQ zdarzenia TAK
Rejestracja ciągła:
Wartości napięć: średnie, min, max TAK
Wartości prądów, średnie, min, max TAK
Moce: P, Q, S, PF, cos <p, sin <p, tg <p TAK
Odkształcona moc bierna D TAK
Energie: P, Q, P+, P-, Q+, Q- (15 min) TAK
Flicker (Pst, Plt, PF5) TAK
Asymetrie do 50
Harmoniczne w napięciu do 50
Harmonicznie w prądzie do 50
Kąty harmonicznych do 50
THDUM;PWHD U i I; PHC TAK
Grupy interharmonicznych w napięciu i prądzie DC do 50Hz
Ripple signal (sygnały wydzielone) TAK
Częstotliwość TAK
15 Min moce P, Q, S, D, cos phi, sin phi TAK
Praca w trybie rzeczywistym:

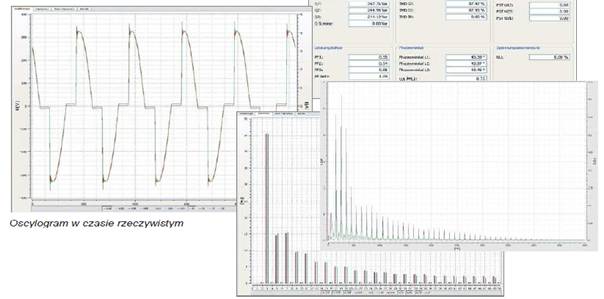

Oscyloskopy TAK
10ms wartości RMS TAK
Harmoniczne w prądzie i napięciu TAK
Grupy interharmoniczne (U, I) TAK
Kierunek harmonicznych TAK
Funkcje trigger (wyzwolenie) (Rec A/ Rec B):
Wyzwolenie ręczne TAK
Wyzwolenie wartością skuteczną (U, I) TAK
Wyzwolenie skokiem (U, I) TAK
Wyzwolenie fazą TAK
Wyzwolenie obwiednią TAK
Automatyczne wyzwolenie TAK
Opcjonalan rejestracja sygnału wydzielonego TAK

Pomiar

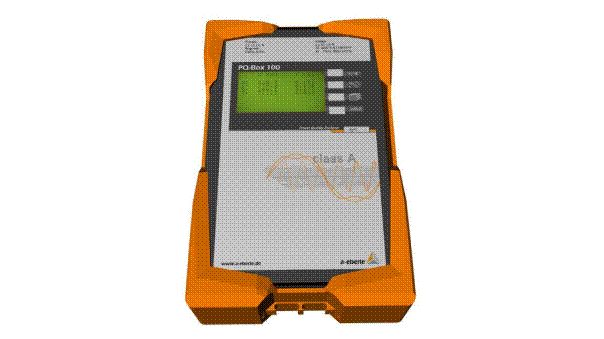

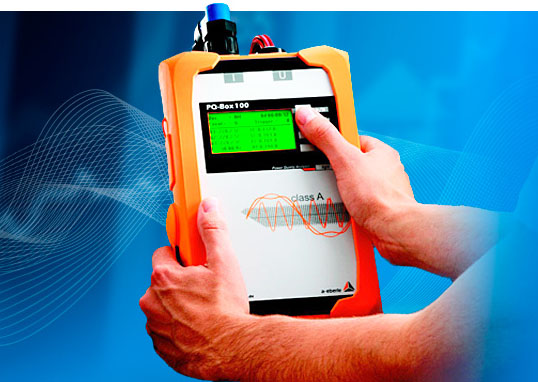

Analizatora PQ-Box 100 Expert

Opis techniczny:
Analizator PQ-Box 100 jest przeznaczony do analizy jakości energii elektrycznej w sieciach niskiego, średniego i wysokiego napięcia. Spełnia wszystkie wymagania normy PN-EN 61000-4-30 dla przyrządów klasy A.

Funkcje:
- Pomiar jakości napięcia zgodnie z PN-EN 50160, PN-EN-61000-2-2 w sieciach niskiego i średniego napięcia;
- Rejestrator zakłóceń (tylko w wersji “Expert”);
- Analiza mocy i energii



Pomiar



Właściwości:
Maksymalne napięcia wejściowe: 480 V AC/DC przewód- ziemia; 800 V AC/DC przewód-przewód
Wejścia prądowe: 4 elementy z maksymalnie 230 mV RMS. (wartości skutecznej)
dla zestaw mini-cęg prądowych; zestaw cewek Rogowskiego
Waga: 1,7kg
Zapotrzebowanie mocy: <8VA
Stopień ochrony: IP 65
PN-IEC 61000-4-30: Klasa A
Dokładność wejść pomiarowych: <0,1%
Przetwornik A/D: 24 bit
Warunki klimatyczne:
Pomiary: -20 °C do +70 °C
Przechowywanie: -30 °C do +80 °C
